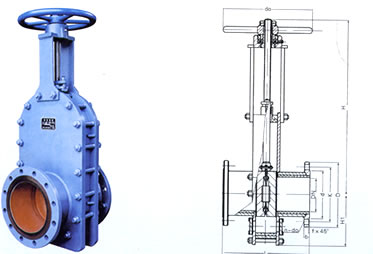

NFGZ系列耐磨防垢闸阀


一、用途与规范：

一一该产品是我厂专利产品。该产品具有结构合理、开启灵活、使用寿命长等特点，主要适用于公称压力不大于2.5MPa、工作温度≤200C°的矿山、水除灰、干除灰等输送矿浆、渣水混合物系统，作为启闭之用的新型耐磨防垢闸阀。


性能规范:

产品型号
公称压力
密封试验压力
强度试验压力
工作温度
适用介质
944
NFGZ 44 H-10C
644
1.0
1.1
1.5
≤200℃
矿浆
渣水
944
NFGZ 44 H-16C
644
1.6
1.76
2.4
944
NFGZ 44 H-25
644
2.5
2.75
3.75

二、主要零件材料:

零件名称
材 料
10C
16C
25
阀 体
Q235A
阀 盖
Q235A
闸 座
Q235A+堆焊516MA
阀 板
KMTBCr15Mo3 ZG230-450堆焊516MA 或Cr26或Cr28
阀 杆
2Cr13或1Cr18Ni9Ti　
阀杆螺母
铸铝青铜ZCuA19Mn2
手轮
QT400-17

三、主要连接尺寸

尺寸mm
D
K
d
b
f
L
Z-d0
D0
公称通径DN
公称压力MPa
1.0
80
200
160
132
20
3
280±2　
8-φ18
200
100
220
180
156
22
3
300±2
8-φ18
240
125
250
210
184
22
3
325±2
8-φ18
240
150
285
240
211
24
3
350±2
8-φ22
280
200
340
295
266
24
3
400±2
8-φ22
360
250
395
350
319
26
3
450±2
12-φ22
400
300
445
400
370
26
4
500±3
12-φ22
500
350
505
460
429
26
4
550±3
16-φ22
560
400
565
515
480
26
4
600±3
16-φ26
600
450
615
565
530
28
4
650±3
20-φ26
720
500
670
620
582
28
4
700±3
20-φ26
800
1.6
80
200
160
132
20
3
280±2　
8-φ18
200
100
220
180
156
22
3
300±2　
8-φ18
240
125
250
210
184
22
3
325±2　
8-φ18
240
150
285
240
211
24
3
350±2　
8-φ22
280
200
340
295
266
24
3
400±2　
12-φ22
360
250
405
355
319
26
3
450±2　
12-φ26
400
300
460
410
370
28
4
500±3
12-φ26
500
350
520
470
429
30
4
550±3
16-φ26
560
400
580
525
480
32
4
600±3
16-φ30
600
450
640
585
548
34
4
650±3
20-φ30
720
500
715
650
609
36
4
700±3
20-φ33
800
2.5
80
200
160
132
24
3
　280±2　
8-φ18
200
100
235
190
156
24
3
300±2　
8-φ22
240
125
270
220
184
26
3
325±2　
8-φ26
280
150
300
250
211
28
3
350±2　
8-φ26
320
200
360
310
274
30
3
400±2　
12-φ26
400
250
425
370
330
32
3
450±2　
12-φ30
500
300
485
430
389
34
4
500±3
16-φ30
560
350
555
490
448
38
4
550±3
16-φ33
600
400
620
550
503
40
4
600±3
16-φ36
720
450
670
600
548
42
4
650±3
20-φ36
800
500
730
660
609
44
4
700±3
20-φ36
800
