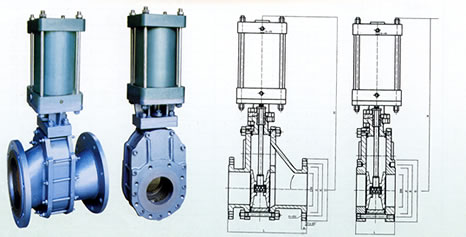

GHZ44H系列干灰闸阀
一、用途与规范：
| 干灰闸阀是我厂专利产品。该产品具有结构合理、开启灵活、使用寿命长等特点。主要适用于火力发电厂干灰、粉煤灰、水泥等气力输送系统作为启闭装置，具有独特的设计观念。 |
 |
性能规范:
|
产品型号 |
公称压力 |
密封试验力 |
强度试验压力 |
工作温度 |
适用介质 |
| 944 GHZ 644 H-6C 44 |
0.6 |
0.66 |
0.9 |
≤120℃ |
颗粒、粉粒与空气混合物 颗粒与空气比1：3 |
| 944 GHZ 644 H-10C 44 |
1.0 |
1.1 |
1.5 |
||
| 944 GHZ 644 H-16C 44 |
1.6 |
1.76 |
2.4 |
||
| 944 GHZ 644 H-25 44 |
2.5 |
2.75 |
3.75 |
二、主要零件材料:
|
零件名称 |
材料 |
|||
|
6C |
10C |
16C |
25 |
|
|
阀 体 |
WCB |
|||
|
阀 盖 |
WCB |
|||
|
闸 板 |
2Cr13或1Cr18Ni9Ti ZG230-450堆焊耐磨材料 |
|||
|
阀 杆 |
2Cr13或1Cr18Ni9Ti |
|||
|
气缸 |
国家标准 |
|||
|
阀座 |
2Cr13 |
|||
三、主要连接尺寸
| 公称压力 MPa |
公称通径 mm |
尺寸mm |
||||
| L |
D |
K |
d |
n-M/n-d0 |
||
| 0.6 |
50 |
108/250 |
140 |
110 |
88 |
4-M12/4-φ14 |
| 65 |
112/270 |
160 |
130 |
108 |
4-M12/4-φ14 |
|
| 80 |
114/280 |
190 |
150 |
124 |
4-M16/4-φ18 |
|
| 100 |
127/300 |
210 |
170 |
144 |
4-M16/4-φ18 |
|
| 125 |
140/325 |
240 |
200 |
174 |
8-M16/8-φ18 |
|
| 150 |
140/350 |
265 |
225 |
199 |
8-M16/8-φ18 |
|
| 200 |
152/400 |
320 |
280 |
254 |
8-M16/8-φ18 |
|
| 250 |
165/450 |
375 |
335 |
309 |
12-M16/12-φ18 |
|
| 300 |
178/500 |
440 |
395 |
363 |
12-M20/12-φ22 |
|
| 1.0 |
50 |
108/250 |
165 |
125 |
99 |
4-M16/4-φ18 |
| 65 |
112/270 |
185 |
145 |
118 |
4-M16/4-φ18 |
|
| 80 |
114/280 |
200 |
160 |
132 |
8-M16/8-φ18 |
|
| 100 |
127/300 |
220 |
180 |
156 |
8-M16/8-φ18 |
|
| 125 |
140/325 |
250 |
210 |
184 |
8-M16/8-φ18 |
|
| 150 |
140/350 |
285 |
240 |
211 |
8-M20/8-φ22 |
|
| 200 |
152/400 |
340 |
295 |
266 |
8-M20/8-φ22 |
|
| 250 |
165/450 |
395 |
350 |
319 |
12-M20/12-φ22 |
|
| 300 |
178/500 |
445 |
400 |
370 |
12-M20/12-φ22 |
|
| 1.6 |
50 |
108/250 |
165 |
125 |
99 |
4-M16/4-φ18 |
| 65 |
112/270 |
185 |
145 |
118 |
4-M16/4-φ18 |
|
| 80 |
114/280 |
200 |
160 |
132 |
8-M16/8-φ18 |
|
| 100 |
127/300 |
220 |
180 |
156 |
8-M16/8-φ18 |
|
| 125 |
140/325 |
250 |
210 |
184 |
8-M16/8-φ18 |
|
| 150 |
140/350 |
285 |
240 |
211 |
8-M20/8-φ22 |
|
| 200 |
152/400 |
340 |
295 |
266 |
12-M20/12-φ22 |
|
| 250 |
165/450 |
405 |
355 |
319 |
12-M26/12-φ28 |
|
| 300 |
178/500 |
460 |
410 |
370 |
12-M26/12-φ28 |
|
2.5 |
50 |
108/250 |
165 |
125 |
99 |
4-M16/4-φ18 |
| 65 |
112/270 |
185 |
145 |
118 |
8-M16/8-φ18 |
|
| 80 |
114/280 |
200 |
160 |
132 |
8-M16/8-φ18 |
|
| 100 |
127/300 |
235 |
190 |
156 |
8-M20/8-φ22 |
|
| 125 |
140/325 |
270 |
220 |
184 |
8-M24/8-φ26 |
|
| 150 |
140/350 |
300 |
250 |
211 |
8-M24/8-φ26 |
|
| 200 |
152/400 |
360 |
310 |
274 |
12-M24/12-φ26 |
|
| 250 |
165/450 |
425 |
370 |
330 |
12-M27/12-φ30 |
|
| 300 |
178/500 |
485 |
430 |
389 |
16-M27/16-φ30 |
|
注:前面为短结构,后面为长结构。
| |
|
|
