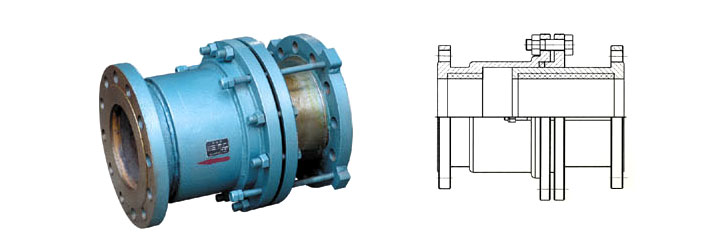

NSSJ系列耐磨伸缩器

商品描述： 一、用途规范： 　　SSJ套管伸缩器式样新颖、结构紧凑，可适应两端管道的轴向位移。具有补偿量、耐压高、连接方式多样、使用可靠、安装简单、维修方便等循点。 二、技术规格和参数： 　　　　　 　　法兰尺寸按GB9112-9131 公称 通径 DN 伸缩量 △ 最小 长度Lmin 最大 长度 Lmax 安装长度 L 公称 通径 DN 伸缩量△ 最小 长度Lmin 最大 长度 Lmax 安装 长度 L 40 250 400 650 525 400 280 520 800 660 50 250 400 650 525 450 280 520 800 660 65 250 420 670 545 500 300 550 850 700 80 250 420 670 545 600 310 570 880 725 100 250 435 685 560 700 320 605 925 765 125 250 435 685 560 800 330 640 970 805 150 250 435 685 560 900 340 670 1010 840 200 260 460 720 590 1000 350 700 1050 875 250 260 460 720 590 1200 360 740 1100 920 300 270 490 760 625 1400 370 780 1150 965 350 270 490 760 625 1600 380 820 1200 1010 三、安装注意事项： 1、安装前松开压盘螺栓将伸缩器拉长至安装长度（见上表）然后用对角法拧紧螺栓，切勿压偏。 2、伸缩器应安装在管道的直线段上两个固定支架之间，为保证伸缩器正常伸缩并防止拉脱应设有导向支架及档件。
