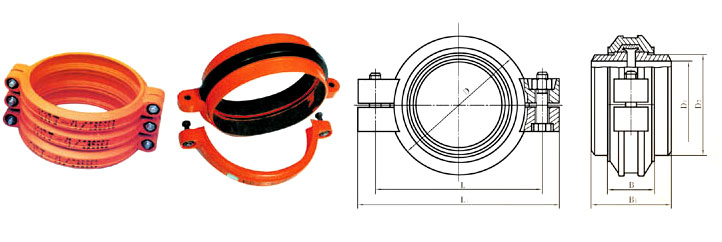

KRJ系列 PN1.6~4MPa DN150~1000mm
专利号:ZL92106535.3 国际专利主分类号:B23P 13/00
技术规格及参数
公称压力 nominal Pressure MPa
|
|
管端最 大间隙 clear -ance maxΔ mm
|
最大转角max. turn -angle θ°
|
管子 挠度defle -ction f mm/m
|
L1
|
L
|
D
|
D1
|
D2
|
B
|
B1
|
螺栓bolt
|
理论 质量 theore tical weight kg/套
|
直径 d
|
数 量
|
mm
|
mm
|
pc.
|
4
|
150
|
10
|
2.74
|
47
|
307
|
259
|
226
|
154
|
168
|
68
|
120-130
|
16
|
2
|
11.99
|
175
|
10
|
2.35
|
41
|
333
|
285
|
252
|
178
|
194
|
68
|
120-130
|
13.31
|
200
|
10
|
1.48
|
26
|
358
|
310
|
277
|
207
|
219
|
68
|
120-130
|
14.61
|
225
|
10
|
1.33
|
23
|
384
|
336
|
303
|
232
|
245
|
68
|
120-130
|
15.93
|
250
|
10
|
1.20
|
21
|
412
|
364
|
331
|
259
|
273
|
68
|
120-130
|
17.36
|
300
|
10
|
1.04
|
18
|
483
|
427
|
383
|
310
|
325
|
68
|
120-130
|
18
|
20.84
|
350
|
10
|
1.03
|
18
|
535
|
479
|
435
|
359
|
377
|
68
|
120-130
|
23.49
|
400
|
10
|
0.97
|
16
|
595
|
535
|
484
|
408
|
426
|
68
|
120-130
|
20
|
26.58
|
2.5
|
450
|
10
|
0.93
|
16
|
649
|
589
|
538
|
462
|
480
|
68
|
120-130
|
29.33
|
500
|
10
|
0.90
|
15
|
703
|
641
|
588
|
512
|
530
|
68
|
120-130
|
22
|
32.63
|
600
|
10
|
0.88
|
15
|
803
|
741
|
688
|
610
|
630
|
68
|
120-130
|
37.73
|
1.6
|
700
|
10
|
0.82
|
14
|
889
|
829
|
778
|
700
|
720
|
68
|
120-130
|
22
|
4
|
45.10
|
800
|
10
|
0.80
|
14
|
989
|
929
|
878
|
800
|
820
|
68
|
120-130
|
50.20
|
900
|
10
|
0.73
|
12
|
1093
|
1031
|
978
|
900
|
920
|
68
|
120-130
|
20
|
56.79
|
1000
|
10
|
0.70
|
12
|
1193
|
1131
|
1078
|
1000
|
1020
|
68
|
120-130
|
60.55
|
理论质量包括卡箍、端管、密封橡胶圈、螺栓和螺母的质量。
公称直径150-600mm的卡箍由两瓣组成,大于600-1000mm由四瓣组成。
