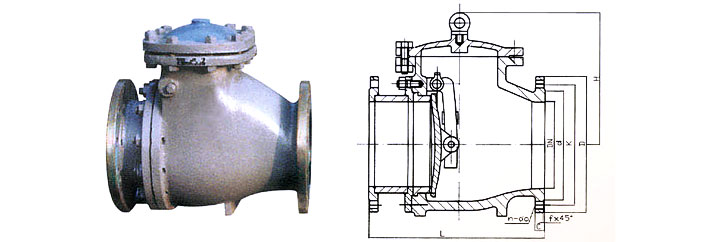

PH系列排渣止回阀

商品描述： 该产品主要适用于不超过6.4MPa、工作温度≤100℃的矿山、冶金、电力、化工、污水排放等行业输送矿浆、砂浆、污水、灰渣混合物介质，作为止回装置。 一、性能规范: 产品型号 公称压力 密封试验压力 强度试验压力 工作温度 适用介质 PH44H-10C 1.0 1.1 1.5 ≤120C° 矿浆 渣水 PH44H-16C 1.6 1.76 2.4 PH44H-25 2.5 2.75 3.75 PH44H-40 4.0 4.4 6.0 二、排渣止回阀主要零件材料: 零件名称 材 料 10C 16C 25 40 64 阀体阀盖 WCB 阀 座 WCB堆焊85铬锰 闸 瓣 WCB+堆焊85铬锰 摇 杆 2Crl3或1Crl8Ni9Ti 三、排渣止回阀主要连接尺寸 尺寸mm D K d D1 f F1 b L Z-d0 H W(kg) 公称 公称     通径DN 压力MPa 1.0C 100 220 180 156 3 3 3 22 292 8-φ18 270 63 125 250 210 184 184 3 184 22 330 8-φ18 280 80 150 285 240 211 211 3 211 24 356 8-φ18 290 120 200 340 295 266 266 3 266 24 495 8-φ22 345 200 250 395 350 319 319 3 319 26 622 12-φ22 412 250 300 445 400 370 370 4 370 26 698 12-φ22 468 320 350 505 460 429 429 4 429 26 787 16-φ22 524 400 400 565 515 480 480 4 480 26 900 16-φ26 600 517 450 615 565 530 530 4 530 28 918 20-φ26 670 610 500 670 620 582 582 4 582 28 978 20-φ26 750 705 1.6C 100 220 180 156 156 3 156 22 292 8-φ18 270 63 125 250 210 184 184 3 184 22 330 8-φ18 280 90 150 285 240 211 211 3 211 24 356 8-φ22 290 130 200 340 295 266 266 3 266 24 495 12-φ22 345 210 250 405 355 319 319 3 319 26 622 12-φ26 412 260 300 460 410 370 370 4 370 28 698 12-φ26 468 330 350 520 470 427 429 4 429 30 787 16-φ26 524 415 400 580 525 480 480 4 480 32 900 16-φ30 600 532 450 640 585 548 548 4 548 34 918 20-φ30 670 625 500 715 650 609 609 4 609 36 978 20-φ33 750 720 2.5 100 235 190 156 156 3 156 24 356 8-φ22 270 65 125 270 220 184 184 3 184 26 400 8-φ26 280 95 150 300 250 211 211 3 211 28 444 8-φ26 290 140 200 360 310 274 274 3 274 30 533 12-φ26 345 230 250 425 370 330 330 3 330 32 622 12-φ30 421 280 300 485 430 389 389 4 389 34 711 16-φ30 468 350 350 555 490 448 448 4 448 38 838 16-φ33 524 440 400 620 550 503 503 4 503 40 864 16-φ36 600 550 450 670 600 548 548 4 548 42 978 20-φ36 670 650 500 730 660 609 609 4 609 44 1016 20-φ36 750 750 4.0 100 235 190 156 150 3 3.5 24 356 8-φ22 270 80 125 270 220 184 176 3 3.5 26 400 8-φ26 280 115 150 300 250 211 204 3 3.5 28 444 8-φ26 290 150 200 375 320 284 260 3 3.5 34 533 12-φ30 345 240 250 450 385 345 313 3 3.5 38 622 12-φ33 412 290 300 515 450 409 364 4 3.5 42 711 16-φ33 468 360 350 580 510 465 422 4 4 46 838 16-φ36 524 450 400 660 585 535 474 4 4 50 864 16-φ39 600 560 450 685 610 560 524 4 4 50 978 20-φ39 670 660 500 755 670 615 576 4 4 52 1016 20-φ42 750 770
