NL系列耐磨节流阀

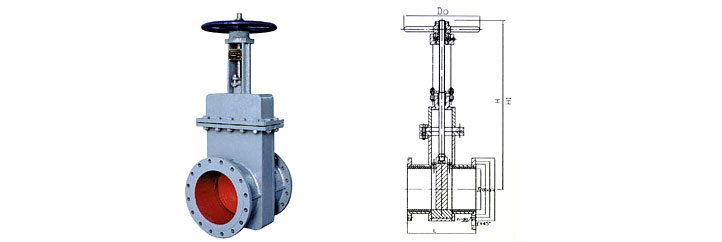

商品描述： 一、用途与规范： 　　NL系列耐磨节流阀是我们根据水除灰系统阀门磨损严重的情况下研制的一种新型耐磨节流阀。该系列阀门开启灵活、使用寿命长，是火力发电厂水除灰系统或矿山工业及其它行业的两相流管道上作为无级调节流量的阀门。 二、性能规范: 产品型号 公称压力 强度试验压力 工作温度 适用介质 941 N L 41 H-10C 541 1.0 1.5 ≤120C° 矿 浆 渣 水 混合物 941 N L 41 H-16C 541 1.6 2.4 941 N L 41 H-25 541 2.5 3.75 941 N L 41 H-40 541 4.0 6.0 941 N L 41 H-64 541 6.4 9.6 三、主要零件材料: 零件名称 材 料 10C 16C 25 40 64 阀 体 WCB(ZG230-450)、Q235A板材焊接或不锈钢 阀 座 耐磨钢 闸 板 耐磨钢 阀 杆 2Crl3或1Crl8Ni9Ti 阀杆螺母 铸铝青铜ZCuA19Mn2 手 轮 QT400-17 通径内衬耐磨层 玄武岩铸石 四、主要连接尺寸 尺寸mm D K d D1 f f1 b L Z-d0 D0 H W(kg) 公称 公称 通径DN 压力MPa 手动 电动 手动 电动 1.0C 100 220 180 156 3 3 3 22 300±2 8-φ18 280 580 885 90 130 125 250 210 184 184 3 184 22 325±2 8-φ18 300 605 925 110 160 150 285 240 211 211 3 211 24 350±2 8-φ22 360 630 955 150 190 200 340 295 266 266 3 266 24 400±2 8-φ22 400 650 975 170 230 250 395 350 319 319 3 319 26 450±2 12-φ22 400 785 1100 220 320 300 445 400 370 370 4 370 26 500±3 12-φ22 500 950 1365 260 340 350 505 460 429 429 4 429 26 550±3 16-φ22 560 1050 1455 320 430 400 565 515 480 480 4 480 26 600±3 16-φ26 640 1250 1675 440 508 450 615 565 530 530 4 530 28 650±3 20-φ26 720 1350 1786 580 840 500 670 620 582 582 4 582 28 700±3 20-φ26 800 1470 2040 760 940 1.6C 100 220 180 156 156 3 156 22 300±2 8-φ18 280 580 885 90 130 125 250 210 184 184 3 184 22 325±2 8-φ18 300 605 925 110 160 150 285 240 211 211 3 211 24 350±2 8-φ22 360 630 955 150 190 200 340 295 266 266 3 266 24 400±2 12-φ22 400 650 975 170 230 250 405 355 319 319 3 319 26 450±2 12-φ26 400 785 1100 220 320 300 460 410 370 370 4 370 28 500±3 12-φ26 500 950 1365 260 340 350 520 470 429 429 4 429 30 550±3 16-φ26 560 1050 1455 330 440 400 580 525 480 480 4 480 32 600±3 16-φ30 640 1250 1675 450 518 450 640 585 548 548 4 548 34 650±3 20-φ30 720 1350 1786 620 762 500 715 650 609 609 4 609 36 700±3 20-φ33 800 1470 2040 820 950 2.5 100 235 190 156 156 3 156 24 300±2 8-φ22 280 605 925 96 136 125 270 220 184 184 3 184 26 325±2 8-φ26 300 630 955 114 167 150 300 250 211 211 3 211 28 350±2 8-φ26 360 652 975 156 219 200 360 310 274 274 3 274 30 400±2 12-φ26 400 786 1100 240 295 250 425 370 330 330 3 330 32 450±2 12-φ30 400 956 1365 310 440 300 485 430 389 389 4 389 34 500±3 16-φ30 500 1056 1455 520 630 350 555 490 448 448 4 448 38 550±3 16-φ33 560 1250 1675 650 760 400 620 550 503 503 4 503 40 600±3 16-φ36 640 1350 1786 910 1142 450 670 600 548 548 4 548 42 650±3 20-φ36 720 1470 2040 1200 1312 500 730 660 609 609 4 609 44 700±3 20-φ36 800 1500 2155 1400 1532 4.0 100 235 190 156 150 3 3.5 24 350±2 8-φ22 280 610 935 98 161 125 270 220 184 176 3 3.5 26 400±2 8-φ26 300 635 945 108 219 150 300 250 211 204 3 3.5 28 450±2 8-φ26 400 655 960 186 304 200 375 320 284 260 3 3.5 34 550±2 12-φ30 500 788 1100 260 345 250 450 385 345 313 3 3.5 38 650±2 12-φ33 500 960 1370 320 460 300 515 450 409 364 4 3.5 42 750±3 16-φ33 560 1060 1460 540 640 350 580 510 465 422 4 4 46 850±3 16-φ36 640 1260 1680 660 770 400 660 585 535 474 4 4 50 950±3 16-φ39 720 1360 1790 940 1154 450 685 610 560 524 4 4 50 1050±3 20-φ39 800 1480 2050 1220 1352 500 755 670 615 576 4 4 52 1150±3 20-φ42 800 1510 2165 1420 1442 6.4 100 250 200 168 150 3 3.5 32 350±2 8-φ25 280 610 935 98 162 125 295 240 202 176 3 3.5 36 400±2 8-φ30 300 635 945 109 220 150 340 280 240 204 3 3.5 38 450±2 8-φ34 400 655 960 186 304 200 405 345 300 260 3 3.5 44 550±2 12-φ34 500 788 1100 275 380 250 470 400 352 313 3 3.5 48 650±2 12-φ41 560 960 1370 340 480 300 530 460 412 364 4 3.5 54 750±3 16-φ41 560 1060 1460 540 650 350 595 525 475 422 4 4 60 850±3 16-φ41 640 1260 1680 670 780 400 670 585 525 474 4 4 66 950±3 16-φ48 720 1360 1790 950 1162 450 715 630 575 484 4 4 68 1050±3 20-φ48 800 1480 2050 1220 1452 500 800 705 640 576 4 4 70 1150±3 20-φ54 800 1510 2165 1420 1542
