产品展示

NFQ系列 手动、电动耐磨耐腐蚀球阀


商品描述:
NFQ系列
41
941 F1.6~6.4MPa DN150~500mm
47
  该球阀耐磨损、耐腐蚀、易启动,且具有自清洗功能,适用于输送浆体或有杂质液体的管道系统。

耐磨球阀应用范围:
1、设计、制造按GB12237-89的规定。
2、结构长度按JB1686-75的规定或按GB12221-89和用户要求。
3、法兰连接尺寸和密封型式按GB9113.3~GB9113.11-88的规定。
4、阀门的试验与检验按ZBJ16006-90的规定。

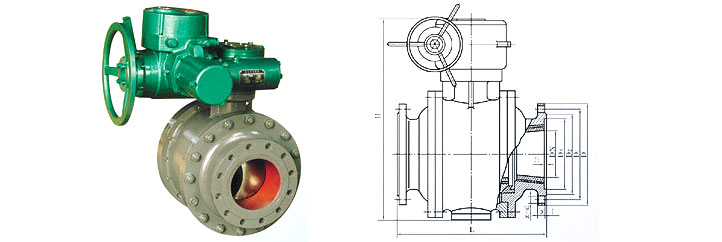

主要外型尺寸:

尺寸mm
D
D1
D2
D3
f
f1
b
z-d
L
公称
公称 通径DN
压力MPa
1.6
100
220
180
156
3
22
8-φ18
390
125
250
210
184
3
22
8-φ18
410
150
285
240
212
3
24
8-φ22
500
200
340
295
268
3
26
12-φ22
560
250
405
355
320
3
30
12-φ26
620
300
460
410
370
4
30
12-φ26
690
350
520
470
430
4
34
16-φ26
760
400
580
525
482

4

36
16-φ30
820
450 610 585 532   4   40 20-φ30 900
500
715
650
582
4
44
20-φ33
1000
2.5
100 235 190 156   3   24 8-φ22 390
125 270 220 184   3   26 8-φ26 410
150 300 250 212   3   30 8-φ26 500
200 360 310 278   3   34 12-φ26 560
250 425 370 335   3   36 12-φ30 620
300 485 430 390   4   40 16-φ30 690
350 550 490 450   4   44 16-φ33 760
400 580 525 482   4   48 16-φ33 820
450 670 600 555   4   50 20-φ36 900
500 730 660 615   4   52 20-φ36 1000
4.0
100 235 190 156   3   24 8-φ22 390
125 270 220 184   3   26 8-φ26 430
150 300 250 204 204 3 4.5 30 8-φ26 500
200 375 320 260 260 3 4.5 38 12-φ30 560
250 450 385 313 313 3 4.5 42 12-φ33 620
300 515 450 364 364 4 4.5 46 16-φ33 690
350 580 510 422 422 4 5 52 16-φ36 760
400 660 585 474 474 4 5 58 16-φ39 820
450 685 610 524 524 4 5 60 16-φ39 900
500 755 670 576 576 4 5 62 20-φ42 1000
6.4
100 250 200 168 150 3.5 4.5 30 8-φ26 390
125 295 240 202 176 3.5 4.5 34 8-φ30 430
150 450 250 204 204 3 4.5 38 8-φ33 500
200 550 345 260 260 3 4.5 44 12-φ36 560
250 650 400 313 313 3 4.5 48 12-φ36 620
300 750 460 364 364 4 4.5 54 16-φ36 690
