一、用途与规范:
耐磨可调煤粉阀是我厂新研制开发的一种新产品。该产品具有重量轻、体积小、开启灵活、使用寿命长等特点。该产品主要适用于制煤粉系统和除灰系统做为调节流量之用。
二、性能规范:
|
产品型号
|
公称压力
|
试验压力
|
强度试验压力
|
工作温度
|
适用介质
|
41
NKMF 941 W-6C
641 |
0.6
|
0.66
|
0.9
|
≤120℃
|
煤粉
灰渣
水泥
|
|
41
NKMF 941 W-10C
641
|
1.0
|
1.1
|
1.5
|
三、主要零件材料:
|
零件名称
|
材 料
|
|
6C
|
10C
|
|
阀体、阀盖
|
25
|
|
闸 板
|
高强韧性JG590或2Crl3
|
|
导 套
|
45
|
|
阀 杆
|
2Crl3
|
|
手 轮
|
QT400-17
|
|
内衬耐磨层
|
玄武岩铸石
|
四、主要连接尺寸
|
公称通径DN(mm)
|
尺寸(mm)
|
W(kg)
|
|
D
|
K
|
L
|
C
|
Z-d
|
H手/H电
|
手动
|
电动
|
|
200
|
320
|
280
|
280
|
10
|
12-φ14
|
720/1045
|
120
|
181
|
|
250
|
375
|
335
|
280
|
10
|
12-φ14
|
860/1180
|
165
|
226
|
|
300
|
427
|
385
|
380
|
10
|
12-φ14
|
970/1285
|
180
|
241
|
|
350
|
479
|
435
|
380
|
12
|
12-φ14
|
1090/1415
|
204
|
267
|
|
400
|
520
|
490
|
380
|
12
|
12-φ14
|
1180/1305
|
236
|
297
|
|
450
|
595
|
540
|
380
|
12
|
12-φ18
|
1205/1600
|
240
|
301
|
|
500
|
645
|
600
|
380
|
12
|
12-φ18
|
1475/1500
|
290
|
351
|
|
600
|
740
|
700
|
380
|
14
|
12-φ18
|
1680/2005
|
380
|
441
|

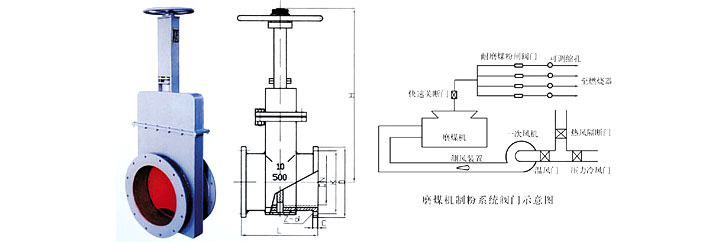

产品规格DN200～600
五、使用方法：
本产品依靠手轮带动阀杆调动螺母导套升降，从而使调节板对流量的调节。该产品最大的特点：螺母部分不接触煤粉，从而使螺母与丝杆不会卡死。所以该阀启闭灵活、使用寿命长。
六、注意事项及维护保养：
1、安装时清理通道，不允许有污物附着。
2、调节板为易损件，可随时调换。
