一、用途和主要性能规范:
LXLZ系列干除灰两相对流夹式闸阀主要适用于火力发电厂干除灰、水除灰系统或矿山工业及其它行业的两相流管道上。
二、性能规范:
型 号
|
公称压力MPa
|
强度试验压力MPa
|
工作温度t℃
|
适用介质
|
971 LXZL— 71 H-10C
|
1.0
|
1.5
|
≤200C°
|
干灰及渣水混合物
|
971 LXZL— 71 H-16C
|
1.6
|
2.4
|
971 LXZL— 71 H-25
|
2.5
|
3.8
|
971 LXZL— 71 H-25
|
4.0
|
6.0
|
三、主要零件材料:
零件名称
|
材 料
|
10
|
16C
|
25
|
40
|
阀 体
|
WCB
|
阀 盖
|
WCB或钢板焊接
|
闸 座
|
2Crl3或1Crl8Ni9Ti不锈钢
|
阀 板
|
WCB+堆焊85铬锰
|
阀 杆
|
2Crl3或1Crl8Ni9Ti不锈钢
|
阀杆螺母
|
铸铝青铜ZCuA19Mn2
|

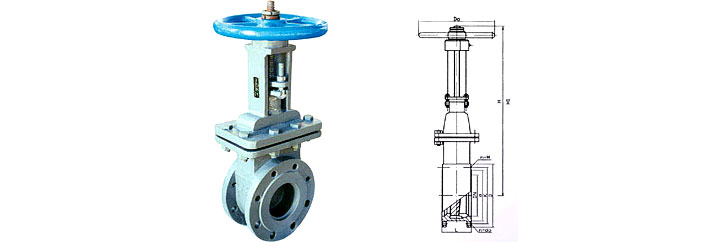

四、主要连接尺寸
公称 压力MPa
|
尺寸
|
DN |
L
|
D
|
K |
d
|
n-d0
|
n-M0
|
D0
|
H
|
电动
|
手动
|
1.6C
|
50
|
100±1.0
|
165
|
125 |
99
|
2-φ18
|
2-M16
|
280
|
320
|
470
|
65
|
100±1.0
|
185
|
145 |
118
|
2-φ18
|
2-M16
|
280
|
390
|
560
|
80
|
110±1.0
|
200
|
160 |
132
|
4-φ18
|
4-M16
|
280
|
478
|
660
|
100
|
120±1.0
|
220
|
180 |
156
|
4-φ18
|
4-M16
|
320
|
549
|
730
|
125
|
130±1.0
|
250
|
210 |
184
|
4-φ18
|
4-M16
|
320
|
798
|
925
|
150
|
140±1.0
|
285
|
240 |
211
|
4-φ22
|
4-M20
|
320
|
849
|
1200
|
200
|
150±1.0
|
340
|
295 |
266
|
6-φ22
|
6-M20
|
360
|
890
|
1280
|
250
|
150±1.0
|
405
|
355 |
319
|
6-φ26
|
6-M24
|
360
|
950
|
1390
|
300
|
160±1.0
|
460
|
410 |
370
|
6-φ26
|
6-M24
|
400
|
1000
|
1450
|
350
|
200±1.0
|
520
|
470 |
429
|
8-φ26
|
8-M24
|
400
|
1110
|
1500
|
400
|
220±1.0
|
580
|
525 |
480
|
8-φ30
|
8-M27
|
450
|
1190
|
1650
|
450
|
250±1.0
|
640
|
585 |
548
|
10-φ30
|
10-M27
|
560
|
1260
|
1800
|
500
|
270±1.0
|
715
|
650 |
609
|
10-φ33
|
10-M30
|
560
|
1330
|
1900
|
2.5
|
50
|
100±1.0
|
165
|
125 |
99
|
2-φ18
|
2-M16
|
280
|
320
|
470
|
65
|
100±1.0
|
185
|
145 |
118
|
2-φ18
|
2-M16
|
280
|
390
|
560
|
80
|
110±1.0
|
200
|
160 |
132
|
4-φ18
|
4-M16
|
280
|
478
|
660
|
100
|
120±1.0
|
235
|
190 |
156
|
4-φ22
|
4-M20
|
320
|
549
|
730
|
125
|
130±1.0
|
270
|
220 |
184
|
4-φ26
|
4-M24
|
320
|
798
|
925
|
150
|
140±1.0
|
300
|
250 |
211
|
4-φ26
|
4-M24
|
320
|
849
|
1200
|
200
|
150±1.0
|
360
|
310 |
274
|
6-φ26
|
6-M24
|
360
|
890
|
1280
|
250
|
150±1.0
|
425
|
370 |
330
|
6-φ30
|
6-M27
|
360
|
950
|
1390
|
300
|
160±1.0
|
485
|
430 |
389
|
8-φ30
|
8-M27
|
400
|
1000
|
1450
|
350
|
200±1.0
|
555
|
490 |
448
|
8-φ33
|
8-M30
|
400
|
1110
|
1500
|
400
|
220±1.0
|
620
|
550 |
503
|
8-φ36
|
8-M33
|
450
|
1190
|
1650
|
450
|
250±1.0
|
670
|
600 |
548
|
10-φ36
|
10-M33
|
560
|
1260
|
1800
|
500
|
270±1.0
|
730
|
660 |
609
|
10-φ36
|
10-M33
|
560
|
1330
|
1900
|
4.0
|
50
|
100±1.0
|
165
|
125 |
99
|
2-φ18
|
2-M16
|
280
|
320
|
470
|
65
|
100±1.0
|
185
|
145 |
118
|
2-φ18
|
2-M16
|
280
|
390
|
560
|
80
|
110±1.0
|
200
|
160 |
132
|
4-φ18
|
4-M16
|
280
|
478
|
660
|
100
|
120±1.0
|
235
|
190 |
156
|
4-φ22
|
4-M20
|
320
|
549
|
730
|
125
|
130±1.0
|
270
|
220 |
184
|
4-φ26
|
4-M24
|
320
|
798
|
925
|
150
|
140±1.0
|
300
|
250 |
211
|
4-φ26
|
4-M24
|
|
849 |
1200
|
200
|
150±1.0
|
375
|
320 |
284
|
6-φ30
|
6-M27
|
360
|
890
|
1280
|
250
|
160±1.0
|
450
|
385 |
345
|
6-φ33
|
6-M30
|
400
|
950
|
1390
|
300
|
180±1.0
|
515
|
450 |
409
|
8-φ33
|
8-M30
|
400
|
1000
|
1450
|
350
|
200±1.0
|
580
|
510 |
465
|
9-φ36
|
8-M33
|
560
|
1110
|
1500
|
400
|
240±1.0
|
660
|
585 |
535
|
8-φ39
|
8-M36
|
560
|
1190
|
1650
|
450
|
260±1.0
|
685
|
670 |
560
|
10-φ39
|
10-M36
|
720
|
1260
|
1800
|
500
|
280±1.0
|
755
|
670 |
615
|
10-φ42
|
10-M39
|
720
|
1330
|
1900
|
DN50~500mm法兰连接尺寸和密封型式按GB9113.3~9113.11-88的规定,结构长度按GB12221-89和用户要求设计。
