一、用途与规范:
本产品是我厂最近开发研制的新产品。该产品具有结构合理、开启灵活、使用寿命长等特 点,主要适用于公称压力小于6.4MPa、工作温度≤100℃的铁矿、钼矿、水除灰等输送矿浆、 渣水混合物系统,作为启闭之用的新型耐磨排渣阀。
一、性能规范:
产品型号
|
公称压力
|
密封试验压力
|
强度试验压力
|
工作温度
|
适用介质
|
941 NPZ 41 H-10C 641 |
1.0
|
1.1
|
1.5
|
≤120C°
|
矿 浆 渣 水
|
941 NPZ 41 H-16C 641
|
1.6
|
1.76
|
2.4
|
941 NPZ 41 H-25 641
|
2.5
|
2.75
|
3.8
|
941 NPZ 41 H-40 641
|
4.0
|
4.4
|
6.0
|
941 NPZ 41 H-64 641
|
6.4
|
7.04
|
9.6
|
二、主要零件材料:
零件名称
|
材 料
|
10C
|
16C
|
25
|
40
|
64
|
阀 体
|
WCB(ZG230-450)不锈钢
|
阀 盖
|
WCB(ZG230-450)不锈钢
|
阀 座
|
NMS1合金
|
闸 板
|
NMS1合金+WCB(ZG230-450)
|
阀 杆
|
2Crl3或1Crl8Ni9Ti
|
阀杆螺母
|
铸铝青铜ZCuA19Mn2
|
手 轮
|
QT400-17
|

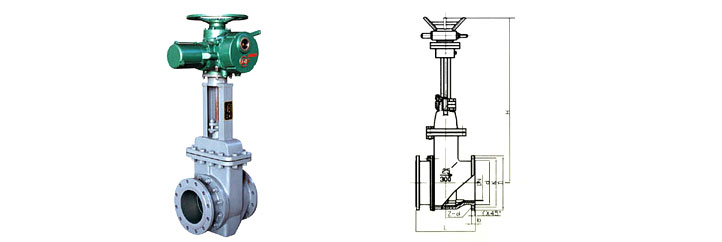

三、主要连接尺寸
尺寸mm |
D
|
K
|
d
|
b
|
D1
|
f
|
f1
|
L
|
Z-d
|
D0
|
H
|
W(kg)
|
公称 |
公称 通径DN |
压力MPa |
手动
|
电动
|
手动
|
电动
|
1.0C
|
100
|
220
|
180
|
156
|
22
|
3
|
3
|
3
|
300±2
|
8-φ17.5
|
240
|
435
|
790
|
92
|
140
|
125
|
250
|
210
|
184
|
24
|
184 |
3
|
184 |
325±2
|
8-φ17.5
|
240
|
535
|
895
|
110
|
154
|
150
|
285
|
240
|
212
|
24
|
211
|
3
|
211
|
350±2
|
8-φ22
|
280
|
585
|
905
|
136
|
191
|
200
|
340
|
295
|
268
|
24
|
266
|
3
|
266
|
400±2
|
8-φ22
|
360
|
640
|
965
|
148
|
248
|
250
|
395
|
350
|
320
|
26
|
319
|
3
|
319
|
450±2
|
12-φ22
|
400
|
720
|
994
|
216
|
285
|
300
|
445
|
400
|
370
|
26
|
370
|
3
|
370
|
500±3
|
12-φ22
|
500
|
956
|
1056
|
320
|
430
|
350
|
505
|
460
|
430
|
28
|
429
|
3
|
429
|
550±3
|
16-φ22
|
560
|
1010
|
1124
|
440
|
508
|
400
|
565
|
515
|
480
|
28
|
480
|
3
|
480
|
600±3
|
16-φ26
|
600
|
1250
|
1540
|
580
|
840
|
450
|
615
|
565
|
530
|
28
|
530
|
4
|
530
|
650±3
|
20-φ26
|
720
|
1304
|
1670
|
760
|
940
|
500
|
670
|
620
|
582
|
30
|
582
|
4
|
582
|
700±3
|
20-φ26
|
800
|
1430
|
1980
|
1040
|
1180
|
1.6C
|
100
|
220
|
180
|
156
|
22
|
156
|
3
|
156
|
300±2
|
8-φ17.5
|
240
|
435
|
790
|
92
|
140
|
125
|
250
|
210
|
184
|
24
|
184
|
3
|
184
|
325±2
|
8-φ18
|
240
|
535
|
895
|
110
|
154
|
150
|
285
|
240
|
212
|
24
|
211
|
3
|
211
|
350±2
|
8-φ22
|
280
|
585
|
905
|
136
|
191
|
200
|
340
|
295
|
266
|
24
|
266
|
3
|
266
|
400±2
|
12-φ22
|
360
|
640
|
965
|
148
|
248
|
250
|
405
|
355
|
320
|
26
|
319
|
3
|
319
|
450±2
|
12-φ26
|
400
|
720
|
994
|
216
|
285
|
300
|
460
|
410
|
370
|
26
|
370
|
3
|
370
|
500±2
|
12-φ26
|
500
|
956
|
1056
|
330
|
440
|
350
|
520
|
470
|
430
|
30
|
429
|
3
|
429
|
550±2
|
16-φ26
|
560
|
1010
|
1124
|
450
|
518
|
400
|
580
|
525
|
480
|
32
|
480
|
3
|
480
|
600±2
|
16-φ30
|
600
|
1250
|
1540
|
620
|
762
|
450
|
640
|
585
|
548
|
34
|
548
|
4
|
548
|
650±2
|
20-φ30
|
720
|
1304
|
1670
|
770
|
950
|
500
|
715
|
650
|
609
|
36
|
609
|
4
|
609
|
700±2
|
20-φ33
|
800
|
1430
|
1980
|
1050
|
1190
|
2.5
|
100
|
235
|
190
|
158
|
24
|
156
|
3
|
156
|
300±2
|
8-φ22
|
240
|
436
|
792
|
93
|
142
|
125
|
270
|
220
|
184
|
24
|
184
|
3
|
184
|
325±2
|
8-φ26
|
280
|
547
|
890
|
112
|
163
|
150
|
300
|
250
|
212
|
28
|
211
|
3
|
211
|
350±2
|
8-φ26
|
320
|
587
|
910
|
138
|
194
|
200
|
360
|
310
|
274
|
30
|
274
|
3
|
274
|
400±2
|
12-φ26
|
400
|
587
|
998
|
150
|
252
|
250
|
425
|
370
|
330
|
32
|
330
|
3
|
330
|
450±2
|
12-φ30
|
500
|
957
|
1056
|
335
|
445
|
300
|
485
|
430
|
389
|
34
|
389
|
3
|
389
|
500±3
|
16-φ30
|
560
|
956
|
1024
|
370
|
440
|
350
|
555
|
490
|
448
|
38
|
448
|
3
|
448
|
550±3
|
16-φ33
|
600
|
1010
|
1124
|
450
|
518
|
400
|
620
|
550
|
508
|
40
|
503
|
4
|
503
|
600±3
|
16-φ36
|
720
|
1250
|
1540
|
630
|
772
|
450
|
670
|
600
|
548
|
42
|
548
|
4
|
548
|
650±3
|
20-φ36
|
800
|
1304
|
1670
|
780
|
960
|
500
|
730
|
660
|
609
|
44
|
609
|
4
|
609
|
700±3
|
20-φ36
|
800
|
1430
|
1980
|
1150
|
1230
|
4.0
|
100
|
230
|
190
|
178
|
26
|
150
|
4
|
3.5
|
350±2
|
8-φ20
|
280
|
430
|
790
|
93
|
156
|
125
|
270
|
220
|
188
|
28
|
176
|
4
|
3.5
|
400±2
|
8-φ24
|
300
|
535
|
895
|
116
|
179
|
150
|
300
|
250
|
218
|
30
|
204
|
4
|
3.5
|
450±2
|
8-φ24
|
360
|
585
|
905
|
126
|
189
|
200
|
375
|
320
|
282
|
38
|
260
|
4
|
3.5
|
550±3
|
12-φ30
|
400
|
640
|
965
|
148
|
205
|
250
|
445
|
385
|
345
|
42
|
313
|
4
|
3.5
|
650±3
|
12-φ33
|
400
|
780
|
1020
|
258
|
308
|
300
|
510
|
450
|
408
|
46
|
364
|
4
|
3.5
|
750±3
|
16-φ33
|
560
|
860
|
1090
|
306
|
438
|
350
|
570
|
510
|
465
|
52
|
422
|
4
|
4
|
850±3
|
16-φ33
|
640
|
940
|
1260
|
510
|
585
|
400
|
655
|
585
|
535
|
58
|
474
|
4
|
4
|
950±4
|
16-φ39
|
720
|
1230
|
1670
|
590
|
760
|
450
|
685
|
610
|
560
|
60
|
524
|
4
|
4
|
1050±4
|
20-φ39
|
800
|
1350
|
1860
|
930
|
1010
|
500
|
755
|
670
|
612
|
62
|
576
|
4
|
4
|
1150±4
|
20-φ39
|
800
|
1400
|
2060
|
1210
|
1420
|
6.4
|
100
|
250
|
200
|
168
|
32
|
150
|
4
|
3.5
|
350±2
|
8-φ24
|
300
|
430
|
490
|
93
|
156
|
125
|
295
|
240
|
202
|
36
|
176
|
4
|
3.5
|
400±2
|
8-φ30
|
300
|
535
|
895
|
116
|
179
|
150
|
340
|
280
|
240
|
38
|
204
|
4
|
3.5
|
450±2
|
8-φ33
|
400
|
585
|
905
|
126
|
189
|
200
|
405
|
345
|
300
|
44
|
260
|
4
|
3.5
|
550±3
|
12-φ33
|
400
|
640
|
965
|
158
|
209
|
250
|
470
|
400
|
352
|
48
|
313
|
4
|
3.5
|
650±3
|
12-φ39
|
560
|
700
|
1020
|
250
|
310
|
300
|
530
|
460
|
412
|
54
|
364
|
4
|
3.5
|
750±3
|
16-φ39
|
640
|
860
|
1090
|
320
|
460
|
350
|
595
|
525
|
475
|
60
|
422
|
4
|
4
|
850±3
|
16-φ39
|
720
|
940
|
1260
|
520
|
620
|
400
|
670
|
585
|
525
|
66
|
474
|
4
|
4
|
950±4
|
16-φ45
|
720
|
1230
|
1670
|
610
|
780
|
450
|
715
|
630
|
575
|
68
|
484
|
4
|
4
|
1050±4
|
20-φ45
|
800
|
1350
|
1860
|
950
|
1030
|
500
|
800
|
705
|
640
|
70
|
576
|
4
|
4
|
1150±4
|
20-φ55
|
800
|
1400
|
2060
|
1230
|
1452
|
DN100~500mm. 结构长度按GB12221-89和用户要求设计。 法兰连接尺寸和密封型式按GB9113.3~9113.11-88的规定。
