一、用途与规范:
该产品是我厂专利产品。该产品具有结构合理、开启灵活、使用寿命长等特点,主要适用于公称压力不大于2.5MPa、工作温度≤200C°的矿山、水除灰、干除灰等输送矿浆、渣水混合物系统,作为启闭之用的新型耐磨防垢闸阀。
性能规范:
产品型号
|
公称压力
|
密封试验压力
|
强度试验压力
|
工作温度
|
适用介质
|
944 NFGZ 44 H-10C 644 |
1.0
|
1.1
|
1.5
|
≤200℃
|
矿浆 渣水
|
944 NFGZ 44 H-16C 644
|
1.6
|
1.76
|
2.4
|
944 NFGZ 44 H-25 644
|
2.5
|
2.75
|
3.75
|
二、主要零件材料:
零件名称
|
材 料
|
10C
|
16C
|
25
|
阀 体
|
Q235A
|
阀 盖
|
Q235A
|
闸 座
|
Q235A+堆焊516MA
|
阀 板
|
KMTBCr15Mo3 ZG230-450堆焊516MA 或Cr26或Cr28
|
阀 杆
|
2Cr13或1Cr18Ni9Ti
|
阀杆螺母
|
铸铝青铜ZCuA19Mn2
|
手轮
|
QT400-17
|

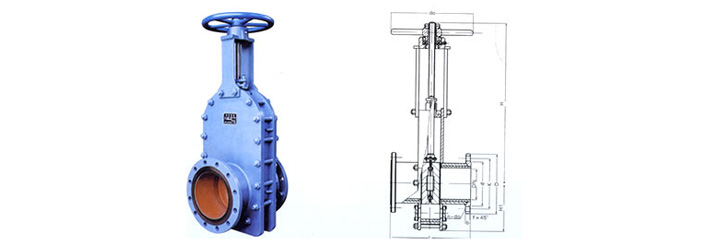

三、主要连接尺寸
尺寸mm
|
D
|
K
|
d
|
b
|
f
|
L
|
Z-d0
|
D0
|
公称通径DN
|
公称压力MPa
|
1.0
|
80
|
200
|
160
|
132
|
20
|
3
|
280±2
|
8-φ18
|
200
|
100
|
220
|
180
|
156
|
22
|
3
|
300±2
|
8-φ18
|
240
|
125
|
250
|
210
|
184
|
22
|
3
|
325±2
|
8-φ18
|
240
|
150
|
285
|
240
|
211
|
24
|
3
|
350±2
|
8-φ22
|
280
|
200
|
340
|
295
|
266
|
24
|
3
|
400±2
|
8-φ22
|
360
|
250
|
395
|
350
|
319
|
26
|
3
|
450±2
|
12-φ22
|
400
|
300
|
445
|
400
|
370
|
26
|
4
|
500±3
|
12-φ22
|
500
|
350
|
505
|
460
|
429
|
26
|
4
|
550±3
|
16-φ22
|
560
|
400
|
565
|
515
|
480
|
26
|
4
|
600±3
|
16-φ26
|
600
|
450
|
615
|
565
|
530
|
28
|
4
|
650±3
|
20-φ26
|
720
|
500
|
670
|
620
|
582
|
28
|
4
|
700±3
|
20-φ26
|
800
|
1.6
|
80
|
200
|
160
|
132
|
20
|
3
|
280±2
|
8-φ18
|
200
|
100
|
220
|
180
|
156
|
22
|
3
|
300±2
|
8-φ18
|
240
|
125
|
250
|
210
|
184
|
22
|
3
|
325±2
|
8-φ18
|
240
|
150
|
285
|
240
|
211
|
24
|
3
|
350±2
|
8-φ22
|
280
|
200
|
340
|
295
|
266
|
24
|
3
|
400±2
|
12-φ22
|
360
|
250
|
405
|
355
|
319
|
26
|
3
|
450±2
|
12-φ26
|
400
|
300
|
460
|
410
|
370
|
28
|
4
|
500±3
|
12-φ26
|
500
|
350
|
520
|
470
|
429
|
30
|
4
|
550±3
|
16-φ26
|
560
|
400
|
580
|
525
|
480
|
32
|
4
|
600±3
|
16-φ30
|
600
|
450
|
640
|
585
|
548
|
34
|
4
|
650±3
|
20-φ30
|
720
|
500
|
715
|
650
|
609
|
36
|
4
|
700±3
|
20-φ33
|
800
|
2.5
|
80
|
200
|
160
|
132
|
24
|
3
|
280±2
|
8-φ18
|
200
|
100
|
235
|
190
|
156
|
24
|
3
|
300±2
|
8-φ22
|
240
|
125
|
270
|
220
|
184
|
26
|
3
|
325±2
|
8-φ26
|
280
|
150
|
300
|
250
|
211
|
28
|
3
|
350±2
|
8-φ26
|
320
|
200
|
360
|
310
|
274
|
30
|
3
|
400±2
|
12-φ26
|
400
|
250
|
425
|
370
|
330
|
32
|
3
|
450±2
|
12-φ30
|
500
|
300
|
485
|
430
|
389
|
34
|
4
|
500±3
|
16-φ30
|
560
|
350
|
555
|
490
|
448
|
38
|
4
|
550±3
|
16-φ33
|
600
|
400
|
620
|
550
|
503
|
40
|
4
|
600±3
|
16-φ36
|
720
|
450
|
670
|
600
|
548
|
42
|
4
|
650±3
|
20-φ36
|
800
|
500
|
730
|
660
|
609
|
44
|
4
|
700±3
|
20-φ36
|
800
|
