一、用途与规范:
干灰闸阀是我厂专利产品。该产品具有结构合理、开启灵活、使用寿命长等特点。主要适用于火力发电厂干灰、粉煤灰、水泥等气力输送系统作为启闭装置,具有独特的设计观念。
性能规范:
产品型号
|
公称压力
|
密封试验力
|
强度试验压力
|
工作温度
|
适用介质
|
944 GHZ 644 H-6C 44
|
0.6
|
0.66
|
0.9
|
≤120℃
|
颗粒、粉粒与空气混合物 颗粒与空气比1:3 |
944 GHZ 644 H-10C 44
|
1.0
|
1.1
|
1.5
|
944 GHZ 644 H-16C 44
|
1.6
|
1.76
|
2.4
|
944 GHZ 644 H-25 44
|
2.5
|
2.75
|
3.75
|
二、主要零件材料:
零件名称
|
材料
|
6C
|
10C
|
16C
|
25
|
阀 体
|
WCB
|
阀 盖
|
WCB
|
闸 板
|
2Cr13或1Cr18Ni9Ti ZG230-450堆焊耐磨材料
|
阀 杆
|
2Cr13或1Cr18Ni9Ti
|
气缸
|
国家标准
|
阀座
|
2Cr13
|

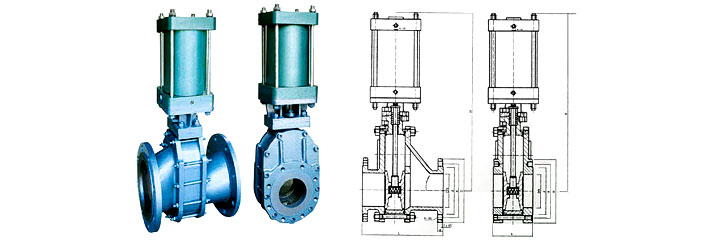

三、主要连接尺寸
公称压力 MPa
|
公称通径 mm
|
尺寸mm
|
L
|
D
|
K
|
d
|
n-M/n-d0
|
0.6
|
50
|
108/250
|
140
|
110
|
88
|
4-M12/4-φ14
|
65
|
112/270
|
160
|
130
|
108
|
4-M12/4-φ14
|
80
|
114/280
|
190
|
150
|
124
|
4-M16/4-φ18
|
100
|
127/300
|
210
|
170
|
144
|
4-M16/4-φ18
|
125
|
140/325
|
240
|
200
|
174
|
8-M16/8-φ18
|
150
|
140/350
|
265
|
225
|
199
|
8-M16/8-φ18
|
200
|
152/400
|
320
|
280
|
254
|
8-M16/8-φ18
|
250
|
165/450
|
375
|
335
|
309
|
12-M16/12-φ18
|
300
|
178/500
|
440
|
395
|
363
|
12-M20/12-φ22
|
1.0
|
50
|
108/250
|
165
|
125
|
99
|
4-M16/4-φ18
|
65
|
112/270
|
185
|
145
|
118
|
4-M16/4-φ18
|
80
|
114/280
|
200
|
160
|
132
|
8-M16/8-φ18
|
100
|
127/300
|
220
|
180
|
156
|
8-M16/8-φ18
|
125
|
140/325
|
250
|
210
|
184
|
8-M16/8-φ18
|
150
|
140/350
|
285
|
240
|
211
|
8-M20/8-φ22
|
200
|
152/400
|
340
|
295
|
266
|
8-M20/8-φ22
|
250
|
165/450
|
395
|
350
|
319
|
12-M20/12-φ22
|
300
|
178/500
|
445
|
400
|
370
|
12-M20/12-φ22
|
1.6
|
50
|
108/250
|
165
|
125
|
99
|
4-M16/4-φ18
|
65
|
112/270
|
185
|
145
|
118
|
4-M16/4-φ18
|
80
|
114/280
|
200
|
160
|
132
|
8-M16/8-φ18
|
100
|
127/300
|
220
|
180
|
156
|
8-M16/8-φ18
|
125
|
140/325
|
250
|
210
|
184
|
8-M16/8-φ18
|
150
|
140/350
|
285
|
240
|
211
|
8-M20/8-φ22
|
200
|
152/400
|
340
|
295
|
266
|
12-M20/12-φ22
|
250
|
165/450
|
405
|
355
|
319
|
12-M26/12-φ28
|
300
|
178/500
|
460
|
410
|
370
|
12-M26/12-φ28
|
2.5
|
50
|
108/250
|
165
|
125
|
99
|
4-M16/4-φ18
|
65
|
112/270
|
185
|
145
|
118
|
8-M16/8-φ18
|
80
|
114/280
|
200
|
160
|
132
|
8-M16/8-φ18
|
100
|
127/300
|
235
|
190
|
156
|
8-M20/8-φ22
|
125
|
140/325
|
270
|
220
|
184
|
8-M24/8-φ26
|
150
|
140/350
|
300
|
250
|
211
|
8-M24/8-φ26
|
200
|
152/400
|
360
|
310
|
274
|
12-M24/12-φ26
|
250
|
165/450
|
425
|
370
|
330
|
12-M27/12-φ30
|
300
|
178/500
|
485
|
430
|
389
|
16-M27/16-φ30
|
注:前面为短结构,后面为长结构。
