PZ系列除灰平板闸阀
一、用途与规范:
![]() |
性能规范:
型 号 |
公称压力MPa |
强度试验压力MPa |
工作温度t℃ |
适用介质 |
973 PZ— 673 X-6C 73 |
0.6 |
0.9 |
≤120 |
颗粒、粉粒与空气混合物颗粒与空气经1:30 |
973 PZ— 673 X-10C 73 |
1.0 |
1.5 |
||
973 PZ— 673 X-16C 73 |
1.6 |
2.4 |
||
气缸公称压力 ——————0.4-0.6MPa |
适用介质:空气 |
二、主要零件材料:
零件名称 |
材 料 |
||
6C |
10C |
16C |
|
阀 体 |
WCB(ZG230-450) |
||
阀 盖 |
WCB(ZG230-450) |
||
闸 板 |
2Crl3或1Crl8Ni9Ti不锈钢 |
||
阀 杆 |
2Crl3或1Crl8Ni9Ti不锈钢 |
||
气 缸 |
国家标准 |
||
阀 座 |
聚氨酯或聚四氟 |

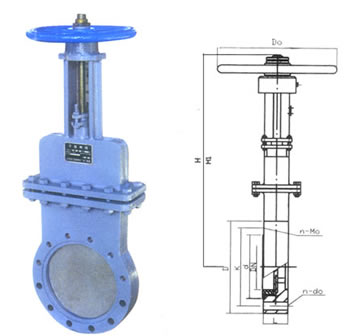

三、主要连接尺寸
公称   压力MPa     |
公称 通径 DN |
尺寸 |
|||||||||
L |
D |
K |
d |
n-d0 |
n-M0 |
液、气动 |
电动 |
手动 |
|||
M |
H |
M |
H |
||||||||
0.6C |
50 |
43±1 |
140 |
110 |
88 |
2-φ14 |
2-M12 |
M10×1 |
700 |
720 |
720 |
65 |
46±1 |
160 |
130 |
108 |
2-φ14 |
2-M12 |
M14×15 |
730 |
750 |
690 |
|
80 |
52±1 |
190 |
150 |
124 |
2-φ18 |
2-M16 |
M14×15 |
760 |
780 |
640 |
|
100 |
56±1 |
210 |
170 |
144 |
2-φ18 |
2-M16 |
M18×15 |
790 |
810 |
590 |
|
125 |
56±1 |
240 |
200 |
174 |
4-φ18 |
4-M16 |
M22×15 |
840 |
860 |
540 |
|
150 |
52±1 |
265 |
225 |
199 |
4-φ18 |
4-M16 |
M22×18 |
890 |
930 |
440 |
|
200 |
56±1 |
320 |
280 |
254 |
4-φ18 |
4-M16 |
M22×15 |
1010 |
1050 |
360 |
|
250 |
56±1 |
375 |
335 |
309 |
6-φ18 |
6-M16 |
M27×2 |
1090 |
1100 |
340 |
|
300 |
78±1 |
440 |
395 |
413 |
6-φ22 |
6-M20 |
M27×2 |
1190 |
1240 |
320 |
|
1.0C |
50 |
43±1 |
165 |
125 |
102 |
2-φ18 |
2-M16 |
M10×1 |
700 |
720 |
720 |
65 |
46±1 |
185 |
145 |
122 |
2-φ18 |
2-M16 |
M14×15 |
730 |
750 |
690 |
|
80 |
52±1 |
200 |
160 |
138 |
4-φ18 |
4-M16 |
M14×15 |
760 |
780 |
640 |
|
100 |
56±1 |
220 |
180 |
158 |
4-φ18 |
4-M16 |
M18×15 |
790 |
810 |
590 |
|
125 |
56±1 |
250 |
210 |
184 |
4-φ18 |
4-M16 |
M22×15 |
840 |
860 |
540 |
|
150 |
52±1 |
285 |
240 |
212 |
4-φ22 |
4-M20 |
M22×18 |
890 |
930 |
440 |
|
200 |
56±1 |
340 |
295 |
268 |
4-φ22 |
4-M20 |
M22×15 |
1010 |
1050 |
360 |
|
250 |
56±1 |
395 |
350 |
320 |
6-φ22 |
6-M20 |
M27×2 |
1090 |
1100 |
340 |
|
300 |
78±1 |
445 |
400 |
370 |
6-φ22 |
6-M20 |
M27×2 |
1190 |
1240 |
320 |
|
1.6C |
50 |
43±1 |
165 |
125 |
102 |
2-φ18 |
2-M16 |
M10×1 |
700 |
720 |
720 |
65 |
46±1 |
185 |
145 |
122 |
2-φ18 |
2-M16 |
M14×15 |
730 |
750 |
690 |
|
80 |
52±1 |
200 |
160 |
138 |
4-φ18 |
4-M16 |
M14×15 |
760 |
780 |
640 |
|
100 |
56±1 |
220 |
180 |
158 |
4-φ18 |
4-M16 |
M18×15 |
790 |
810 |
590 |
|
125 |
56±1 |
250 |
210 |
184 |
4-φ22 |
4-M16 |
M22×15 |
840 |
860 |
540 |
|
150 |
52±1 |
285 |
240 |
212 |
6-φ22 |
4-M20 |
M22×18 |
890 |
930 |
440 |
|
200 |
56±1 |
340 |
295 |
268 |
6-φ22 |
6-M20 |
M22×15 |
1010 |
1050 |
360 |
|
250 |
56±1 |
405 |
355 |
320 |
6-φ26 |
6-M24 |
M27×2 |
1090 |
1100 |
340 |
|
300 |
78±1 |
460 |
410 |
370 |
6-φ26 |
6-M24 |
M27×2 |
1190 |
1240 |
320 |
DN100~500mm. 结构长度按GB12221-89和用户要求设计。 法兰连接尺寸和密封型式按GB9113.3~9113.11-88的规定。
|
|
|
