NKMF系列耐磨可调煤粉阀
一、用途与规范:
一一耐磨可调煤粉阀是我厂新研制开发的一种新产品。该产品具有重量轻、体积小、开启灵活、使用寿命长等特点。该产品主要适用于制煤粉系统和除灰系统做为调节流量之用。
 |
性能规范:
| 产品型号 |
公称压力 |
试验压力 |
强度试验压力 |
工作温度 |
适用介质 |
| 41 NKMF 941 W-6C 641 |
0.6 |
0.66 |
0.9 |
≤120℃ |
煤粉 灰渣 水泥 |
| 41 NKMF 941 W-10C 641 |
1.0 |
1.1 |
1.5 |
二、主要零件材料:
| 零件名称 |
材 料 |
|
| 6C |
10C |
|
| 阀体、阀盖 |
25 |
|
| 闸 板 |
高强韧性JG590或2Crl3 |
|
| 导 套 |
45 |
|
| 阀 杆 |
2Crl3 |
|
| 手 轮 |
QT400-17 |
|
| 内衬耐磨层 |
玄武岩铸石 |
|
三、主要连接尺寸
| 公称通径DN(mm) |
尺寸(mm) |
W(kg) |
||||||
| D |
K |
L |
C |
Z-d |
H手/H电 |
手动 |
电动 |
|
| 200 |
320 |
280 |
280 |
10 |
12-φ14 |
720/1045 |
120 |
181 |
| 250 |
375 |
335 |
280 |
10 |
12-φ14 |
860/1180 |
165 |
226 |
| 300 |
427 |
385 |
380 |
10 |
12-φ14 |
970/1285 |
180 |
241 |
| 350 |
479 |
435 |
380 |
12 |
12-φ14 |
1090/1415 |
204 |
267 |
| 400 |
520 |
490 |
380 |
12 |
12-φ14 |
1180/1305 |
236 |
297 |
| 450 |
595 |
540 |
380 |
12 |
12-φ18 |
1205/1600 |
240 |
301 |
| 500 |
645 |
600 |
380 |
12 |
12-φ18 |
1475/1500 |
290 |
351 |
| 600 |
740 |
700 |
380 |
14 |
12-φ18 |
1680/2005 |
380 |
441 |

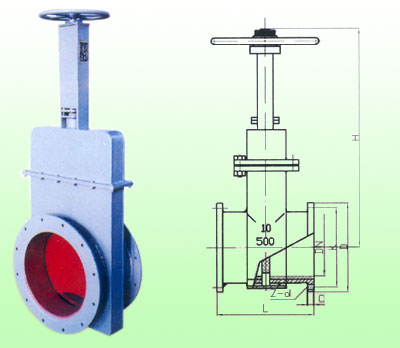

产品规格DN200～600
四、使用方法：
本产品依靠手轮带动阀杆调动螺母导套升降，从而使调节板对流量的调节。该产品最大的特点：螺母部分不接触煤粉，从而使螺母与丝杆不会卡死。所以该阀启闭灵活、使用寿命长。
五、注意事项及维护保养：
1、安装时清理通道，不允许有污物附着。
2、调节板为易损件，可随时调换。
| |
|
|
