MKRH系列 一一PN1.6～4MPa 一一DN200～1000mm
 |
专利号：ZL92106535.3 国际专利主分类号:B23P 13/00

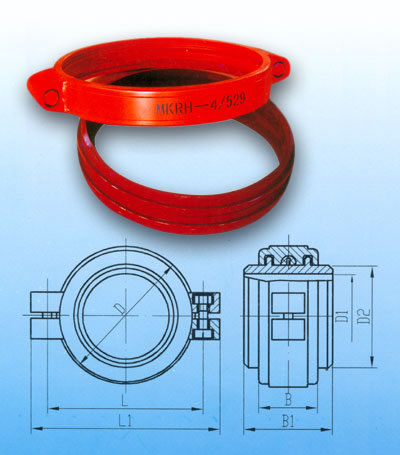

技术规格及参数
| 公称压力 MPa (Kgf/cm2) |
公称通径 DN mm |
L1 |
L |
D |
D1 |
D2 |
B |
B1 |
螺栓 |
理论质量Kg/套 |
|
| 直径d |
数量 |
||||||||||
| mm |
mm |
件 |
|||||||||
| 4 (40.8) |
200 |
358 |
310 |
277 |
207 |
219 |
90 |
130 |
16 |
2 |
34.61 |
| 225 |
384 |
336 |
303 |
232 |
245 |
90 |
130 |
35.93 |
|||
| 250 |
412 |
364 |
331 |
259 |
273 |
90 |
130 |
37.36 |
|||
| 300 |
483 |
427 |
383 |
310 |
325 |
90 |
130 |
18 |
40.84 |
||
| 350 |
535 |
479 |
435 |
359 |
377 |
90 |
130 |
43.49 |
|||
| 400 |
595 |
535 |
484 |
408 |
426 |
90 |
130 |
20 |
46.58 |
||
| 2.5 (25.5) |
450 |
649 |
589 |
538 |
462 |
480 |
90 |
130 |
49.33 |
||
| 500 |
703 |
641 |
588 |
512 |
530 |
90 |
130 |
22 |
52.63 |
||
| 600 |
803 |
741 |
688 |
610 |
630 |
90 |
130 |
57.73 |
|||
| 1.6 (16.3) |
700 |
889 |
829 |
778 |
700 |
720 |
90 |
130 |
20 |
4 |
65.10 |
| 800 |
989 |
929 |
878 |
800 |
820 |
90 |
130 |
70.20 |
|||
| 900 |
1093 |
1031 |
978 |
900 |
920 |
90 |
130 |
22 |
76.69 |
||
| 1000 |
1193 |
1131 |
1078 |
1000 |
1020 |
90 |
130 |
80.55 |
|||
理论质量包括卡箍、端管、密封橡胶圈、螺栓和螺母的质量。
公称通径200-600mm的卡箍由两瓣组成，大于600-1000mm由四瓣组成。
| |
|
|
