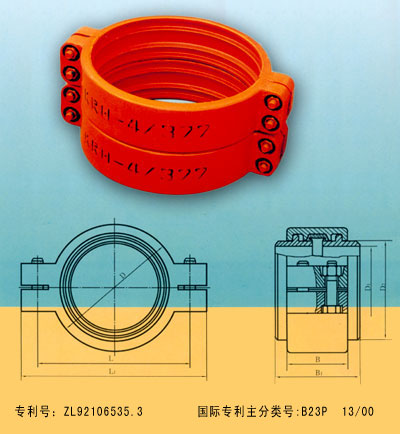

锻压卡箍式柔性环型管接头
Forged clamp flexible ring pipe joint

KRH系列 一一PN1.6～10MPa 一一DN150～2000mm

技术规格及参数 Technical Parameter

公称压力
nominal
Pressure
MPa
公称
通径
nomi
-nal
Dia.
DN
mm
管端最
大间隙
clear
-ance
max
Δmm
最大转角max.
turn
angle
θ°

管子
挠度
deflec
- tion
f
mm/m

L1
L
D
D1
D2
B
B1
螺栓bolt
理论
质量
theore
- tical weight
kg/套
直径d
数
量
mm
mm
pc

10
150
20
6.83
125
299
251
218
154
168
116
140-160
16
4
18.75
175
20
5.91
102
325
277
244
178
194
116
140-160
20.68
200
20
5.23
91
369
313
269
203
219
116
140-160
18
23.43
225
20
4.66
81
395
339
295
227
245
116
140-160
25.35
250
20
4.20
73
433
373
323
252
273
116
140-160
20
28.80
300
20
3.51
61
485
425
375
301
325
116
140-160
32.63
350
20
3.03
52
542
480
427
350
377
116
140-160
22
37.27
400
20
2.68
46
591
529
476
400
426
116
 140-160
40.90

4
150
15
5.58
125
282
238
208
154
168
92
 115-130
12
12.11
175
15
4.43
102
308
264
234
178
194
92
115-130
13.44
200
15
3.92
91
338
292
259
207
219
92
115-130
14
15.09
225
15
3.51
81
364
318
285
232
245
92
115-130
16.43
250
15
3.14
73
394
346
313
259
273
92
115-130
16
19.02
300
15
2.64
61
446
398
365
310
325
92
115-130
21.69
350
15
2.28
52
517
461
417
359
377
92
115-130
18
25.77
400
15
2.01
47
566
510
466
408
426
92
115-130
28.29
300
20
3.51
61
456
408
375
310
325
116
140-160
16
30.35
350
20
3.03
52
527
471
427
359
377
116
140-160
18
35.09
400
20
2.68
47
576
520
476
408
426
116
140-160
38.72
450
20
2.23
46
640
580
530
462
480
116
140-160
20
44.08
500
20
2.16
44
690
630
580
512
530
116
140-160
47.77
600
20
1.81
41
795
733
680
610
630
116
140-160
22
55.96
700
20
1.59
37
885
823
770
700
720
116
140-160
62.61

2.5
800
15
1.04
36
980
920
870
800
820
116
140-155
20
8
75.69
900
15
0.93
32
1080
1020
970
900
920
116
140-155
83.08
1000
15
0.84
29
1180
1120
1070
1000
1020
116
140-155
90.46
1200
15
0.70
24
1380
1320
1270
1200
1220
116
140-155
105.23

1.6
1400
15
0.60
20
1585
1523
1470
1400
1420
116
140-155
22
121.60
1600
15
0.53
18
1785
1723
1670
1600
1620
116
140-155
136.38
1800
15
0.47
16
1985
1923
1870
1800
1820
116
140-155
151.15
2000
15
0.41
14
2185
2123
2070
2000
2020
116
140-155
165.92

一一理论质量包括卡箍、端管、密封橡胶圈、螺栓和螺母的质量。
一一Theoretical weight will be consisted of the weight of the clamps、end rings、sealing rubber rings、bolts and nuts。
一一公称通径 150-700mm 的卡箍由两瓣组成，大于700-1000mm由四瓣组成。
一一Clamp with normal Dia.150-700mm is composed by 2 sectors,normal Dia.700-2000mm is composed by 4 sectors.
