BSZ系列板式闸阀


一、用途与范围：

    该产品结构合理、开启灵活、使用寿命长。主要适用于不超过6.4MPa、工作温度≤100℃的矿山、冶金、电力、化工、污水排放等行业输送矿浆、砂浆、污水、灰渣混合物介质，作为启闭之用。

性能规范:

产品型号
公称压力
密封试验压力
强度试验压力
工作温度
适用介质
943
BSZ 43 F-10C
743
1.0
1.1
1.5
≤120C°
矿浆
渣水
943
BSZ 43 F-16C
743
1.6
1.76
2.4
943
BSZ 43 F-25
743
2.5
2.75
3.75
943
BSZ 43 F-40
743
4.0
4.4
6.0
943
BSZ 43 F-64
743
6.4
7.04
9.6

二、主要零件材料:

零件名称
材 料
10C
16C
25
40
64
阀 体
WCB板材焊接
阀 座
聚 氨 脂
闸 板
2Crl3
阀 杆
2Crl3或1Crl8Ni9Ti
阀杆螺母
铸铝青铜ZCuA19Mn2
手 轮
QT400-17
通径内衬耐磨层
玄武岩铸石

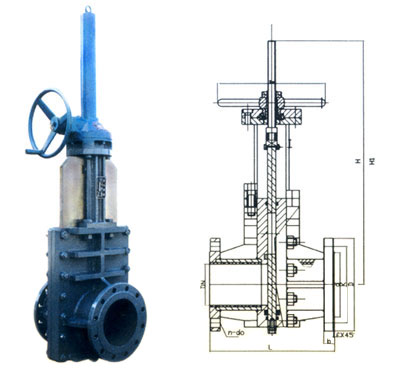

三、主要连接尺寸

尺寸mm
公称
公称   通径DN
压力MPa
 D K d D1 f f1 b L Z-d0 D0 H W(kg)
手动 电动 手动 电动
1.0C
 100 220 180 156 3 3 3 22 300±2 8-φ18 280 580 885 90 130
125 250 210 184 184 3 184 22 325±2 8-φ18 300 605 925 110 160
150 285 240 211 211 3 211 24 350±2 8-φ18 360 630 955 150 190
200 340 295 266 266 3 266 24 400±2 8-φ22 400 650 975 170 230
250 395 350 319 319 3 319 26 450±2 12-φ22 400 785 1100 220 320
300 445 400 370 370 4 370 26 500±2 12-φ22 500 950 1365 260 340
350 505 460 429 429 4 429 26 550±3 16-φ22 560 1025 1455 320 430
400 565 515 480 480 4 480 26 600±3 16-φ26 640 1250 1675 440 508
450 615 565 530 530 4 530 28 650±3 20-φ26 720 1350 1786 580 840
500 670 620 582 582 4 582 28 700±3 20-φ26 800 1470 2040 760 940
1.6C
 100 220 180 156 156 3 156 22 300±2 8-φ18 280 580 885 90 130
125 250 210 184 184 3 184 22 325±2 8-φ18 300 605 925 110 160
150 285 240 211 211 3 211 24 350±2 8-φ22 360 630 955 150 190
200 340 295 266 266 3 266 24 400±2 12-φ22 400 650 975 170 230
250 405 355 319 319 3 319 26 450±2 12-φ26 400 785 1100 220 320
300 460 410 370 370 4 370 28 500±2 12-φ26 500 950 1365 260 340
350 520 470 427 429 4 429 30 550±3 16-φ26 560 1050 1455 330 440
400 580 525 480 480 4 480 32 600±3 16-φ30 640 1250 1675 450 518
450 640 585 548 548 4 548 34 650±3 20-φ30 720 1350 1786 620 762
500 715 650 609 609 4 609 36 700±3 20-φ33 800 1470 2040 820 950
2.5
 100 235 190 156 156 3 156 24 300±2 8-φ22 280 605 925 96 136
125 270 220 184 184 3 184 26 325±2 8-φ26 300 630 955 114 167
150 300 250 211 211 3 211 28 350±2 8-φ26 360 652 975 156 219
200 360 310 274 274 3 274 30 400±2 12-φ26 400 786 1100 240 295
250 425 370 330 330 3 330 32 450±2 12-φ30 400 956 1365 310 440
300 485 430 389 389 4 389 34 500±2 16-φ30 500 1056 1455 520 630
350 555 490 448 448 4 448 38 550±3 16-φ33 560 1250 1675 650 760
400 620 550 503 503 4 503 40 600±3 16-φ36 640 1350 1786 910 1142
450 670 600 548 548 4 548 42 650±3 20-φ36 720 1470 2040 1200 1312
500 730 660 609 609 4 609 44 700±3 20-φ36 800 1500 2155 1400 1532
4.0
 100 235 190 156 150 3 3.5 24 300±2 8-φ22 280 610 935 98 161
125 270 220 184 176 3 3.5 26 325±2 8-φ26 300 635 945 108 219
150 300 250 211 204 3 3.5 28 350±2 8-φ26 400 655 960 186 304
200 375 320 284 260 3 3.5 34 400±2 12-φ30 500 788 1100 260 345
250 450 385 345 313 3 3.5 38 450±2 12-φ33 500 960 1370 320 460
300 515 450 409 364 4 3.5 42 500±2 16-φ33 560 1060 1460 540 640
350 580 510 465 422 4 4 46 550±3 16-φ36 640 1260 1680 660 770
400 660 585 535 474 4 4 50 600±3 16-φ39 720 1360 1790 940 1154
450 685 610 560 524 4 4 50 650±3 20-φ39 800 1480 2050 1220 1352
500 755 670 615 576 4 4 52 700±3 20-φ42 800 1510 2165 1420 1442
6.4
 100 250 200 168 150 3 3.5 32 300±2 8-φ25 280 610 935 98 162
125 295 240 202 176 3 3.5 36 325±2 8-φ30 300 635 945 109 220
150 340 280 240 204 3 3.5 38 350±2 8-φ34 400 655 960 186 304
200 405 345 300 260 3 3.5 44 400±2 12-φ34 500 788 1100 275 380
250 470 400 352 313 3 3.5 48 450±2 12-φ41 560 960 1370 340 480
300 530 460 412 364 4 3.5 54 500±2 16-φ41 560 1060 1460 540 650
350 595 525 475 422 4 4 60 550±3 16-φ41 640 1260 1680 670 780
400 670 585 525 474 4 4 66 600±3 16-φ48 720 1360 1790 950 1162
450 715 630 575 484 4 4 68 650±3 20-φ48 800 1480 2050 1220 1452
500 800 705 640 576 4 4 70 700±3 20-φ54 800 1510 2165 1420 1542
